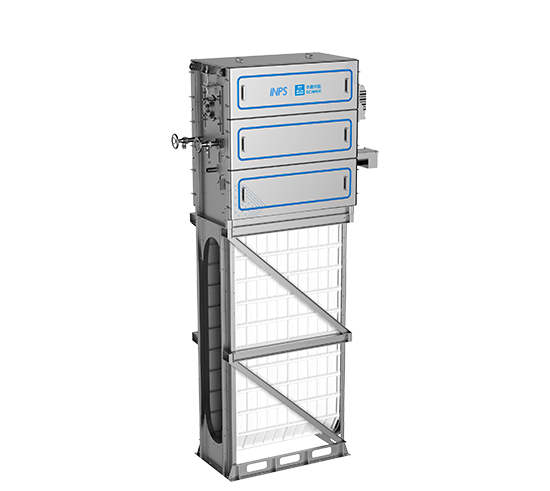

INPS内进流非金属孔板格栅

INPS内进流非金属孔板格栅是一种对栅渣进行定向粒径拦截与过滤的污水预处理设备。以孔板细栅格、超细栅格为核心,通过与粗格栅和中格栅的合理配置,优化整个预处理的过滤过程,实现毛发和纤维物质95%以上的高效去除。

可靠性高

低堵塞率

高捕获率

INPS内进流非金属孔板格栅

INPS内进流非金属孔板格栅是一种对栅渣进行定向粒径拦截与过滤的污水预处理设备。以孔板细栅格、超细栅格为核心,通过与粗格栅和中格栅的合理配置,优化整个预处理的过滤过程,实现毛发和纤维物质95%以上的高效去除。

可靠性高

低堵塞率

高捕获率

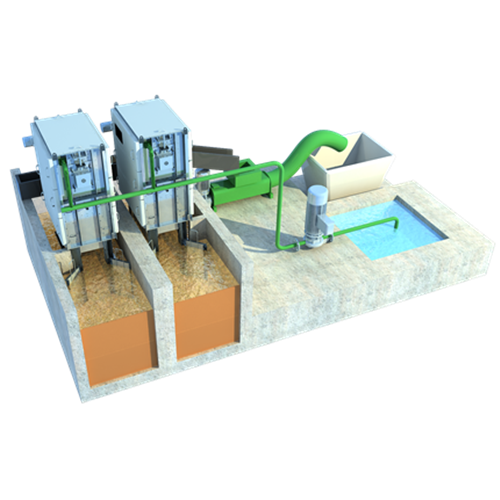

工作原理
拦截过滤
采用中间进水,两侧出水的“二维过滤”方式,污水进入孔板格栅内部,流动方向改变,流速降低,通过非金属厚壁长圆孔的拦截,毛发纤维物被拦截和附着在孔板的内侧,污水从孔板排出进入后续工艺;
栅渣反冲洗
被拦截下的毛发纤维物随着孔板旋转到设备上方,反冲洗装置采用中压冲洗水自动对孔板进行冲洗,孔板上毛发纤维物脱落,与冲洗水共同进入收渣槽,孔板实现自清洁。
压榨分离
含有毛发纤维物的栅渣水通过输送槽传送到压榨机,实现过滤分离和脱水,栅渣进入渣箱,滤液进入前端处理工艺。
技术优势
捕获率高 >95% 过滤孔径最小0.75mm
堵塞率低 <10% 孔板光滑无毛刺
抗冲击能力强 400mm液位差 采用金属轴和加强板
自清洁反冲洗 栅后水冲洗 节约清水200m³/d
应用场景
市政污水厂提标改造
黑臭水体处理
供水厂预处理
屠宰废水
造纸废水
印染废水
成功案例
项目名称: 武汉建设渠溢流污水应急项目 格栅组合: 3mm回转格栅+0.75mm孔板格栅 处理规模: 5万m³/d 项目特点: 解决曝气生物滤池堵塞问题
项目名称: 成都大邑污水处理厂提标改造 格栅组合: 5mm回转格栅+0.75mm孔板格栅 处理规模: 6万m³/d 项目特点: 解决MBR膜缠绕堵塞问题,降低MBR膜 清洗频率,降低运行成本
